Je eigen CNC (frees) machine deel 5

Door mrc4nl op vrijdag 16 maart 2018 17:25 - Reacties (2)
Categorie: -, Views: 2.408

De bouw kan beginnen.
Het plan was om de machine van MDF te gaan maken. Het is niet het beste materiaal, maar ik heb een houtwerkplaats achter het huis, dus kan vrij makkelijk zagen/bewerken, in tegen stelling tot staal. MDF heeft wel de eigenschap niet veel uit te zetten onder temperatuur, het zal dus ook niet snel krom worden. (Als je maar oppast met water)De tweede reden is prijs,er bestaan aluminium constructieprofielen je als een bouwpakket in elkaar zet (zonder te hoeven zagen) maar die zijn fors aan de prijs (zeker met het formaat dat ik in gedachte heb)


Dus ben ik begonnen met de gekochte lineaire geleiding te modelleren en een frame te tekenen van hout.
https://tweakers.net/ext/f/UBrP2bEM9DEwDbvG9M8NjXxt/full.png
Ik heb gekozen voor een fixed gantry systeem. Ik kan de gantry op deze manier erg stevig maken. De kabels naar de X as blijven dan mooi op hun plek. en als laatste: Ik heb maar een enkele kogelspindel voor de Y as.

De plaat van de gantry heb ik 1,4M breed gemaakt, de lineaire geleiding is zelf 1.3M breed en dus hou ik nog een beetje ruimte over. Ik ben begonnen met een strook van 1.4M af te tekenen op de houten plaat:
https://tweakers.net/ext/f/zzOirkwEyxZFRUUaZFaLC1aN/full.jpg

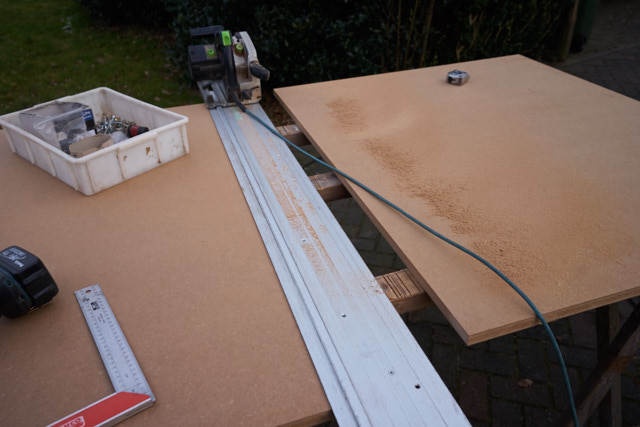

Met een winkelhaak om te zorgen dat ik mooi recht zaag:
https://tweakers.net/ext/f/lO9DtFRsQTah1mMIYqDnuYVc/full.jpg

Zo die zit
https://tweakers.net/ext/f/tHEpPDlntPDoMk7xQBH8gnNG/full.jpg

Daarna nog eentje, uit het middelste deel wilde ik de 2 zijkanten halen
https://tweakers.net/ext/f/PyjCriIGCSrygitJxdJ6Y7hP/full.jpg

Ik had een oude metalen bureautafel die ik mocht gebruiken. Het grootste stuk zou de ondergrond worden.
https://tweakers.net/ext/f/aRVpwb3HrXiTnRgLRfwJ3MbM/full.jpg

Ik moest lange stroken precies even breed maken.De handcirkelzaag vond ik niet nauwkeurig genoeg voor dus heb ik daar de tafelzaag voor gepakt. De plaat stak erg uit en heb ik dus een tafeltje ernaast gebouwd:
https://tweakers.net/ext/f/281VHUOEfcN0tlF2aMaUM9vJ/full.jpg

beter :)
https://tweakers.net/ext/f/IpJHrRRkJUJYYI0VUhcRJypL/full.jpg

Ik had nu drie stroken, maar ze waren toch niet helemaal gelijk, ik heb ze op elkaar geschroefd.
https://tweakers.net/ext/f/xWhrkVSRyAKEabKbnymcVioV/full.jpg
De bedoeling was om ze in ččn keer precies gelijk te zagen
https://tweakers.net/ext/f/dyoMfRYCPIxesAoOt4Uw0mXP/full.jpg


Met een handvat om de platen goed vast te kunnen houden
https://tweakers.net/ext/f/gSm9qkgWuV7R7SpBx6qVqu57/full.jpg
Ečn plank was langer, je moet oppassen dat het materiaal niet gaat klemmen tegen de zaag (wat hier dus gebeurd is)
https://tweakers.net/ext/f/pEIdNAfPuXZYtjGPHl9S8rFR/full.jpg

Ter versteviging van het hout had ik een paar hele grote aluminium hoekprofielen,
en had daar de nodige gaten in geboord.
https://tweakers.net/ext/f/8YM3DSdUwkd0ZugMU2aQovQo/full.jpg
De eerste 2 delen van de koker zaten nu op elkaar:
https://tweakers.net/ext/f/Bj5fz8MruILuddCUMTKCHlhW/full.jpg

Met een winkelhaak controleerde ik uiteraard of de boel ook echt haaks was.
https://tweakers.net/ext/f/S2cWIiCrfSyN1RVPotFeF55Y/full.jpg
Ik had nog wat stroken over waarbij de de koker mooi kon opvullen
https://tweakers.net/ext/f/fYG7X0OjtpN6LlAMvOkOhSm4/full.jpg

Het begint ergens op te lijken zo. :)
https://tweakers.net/ext/f/HkMK8QGbF15XDk5axyGl32Rp/full.jpg
